产品简介

CoEpo系列高压箱融合款储能变流器（F-PCS）是一种专为储能系统设计的先进电力电子装置。它将传统上独立的光伏高压直流汇流箱和储能变流器PCS的直流输入/输出接口柜的功能深度整合到一个箱体内，省去汇流箱本体及汇流箱到PCS柜的线缆连接，省去两者之间连接环节内置的监控单元，与PCS建立高速通讯，电池簇的详细状态信息（如电流不均衡度、故障信息）直接传递给PCS控制系统，实现更精准的电池簇管理、均流控制、故障快速定位以及PCS控制策略优化，提升系统控制效率和智能化水平。彻底消除传统PCS直流输入柜的物理存在和所有连接线缆/铜排，避免功能重复，优化设计。简化现场安装和调试流程，缩短项目交付周期。

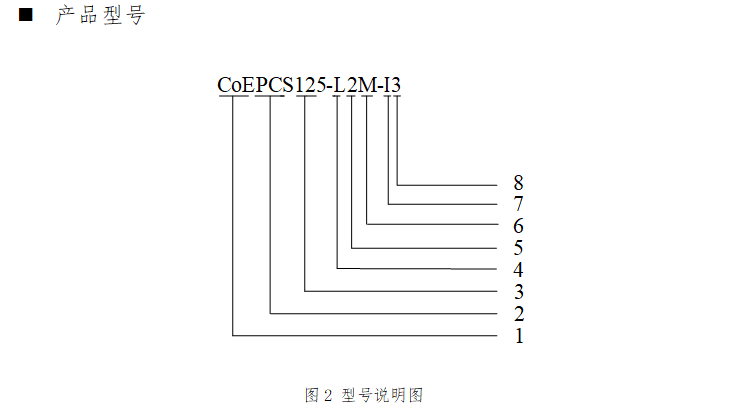

编号释义：

1-CoE-CoEpo系列产品

2-PCS-储能变流器

3-125-功率等级125kW

4-L-电压等级400V

5-2-防护等级IP20

6-M-模块化设备

7-I-高压箱融合款储能变流器

8-3-第3代产品

产品特点

n 灵活应用

1) 直流宽电压范围580-950V（三相三线制），630-950V（三相四线制）

2) 同机型兼容三相三线制和三相四线制接线方式

3) 兼容各类安装方式，立式、卧式、侧式

4) 功率125kW，适配600+Ah电池系统

5) 可多模块功率扩容，直流侧交流侧均可并联无环流

6) 支持国内20+主流BMS协议

n 高效转换

1) 高效IGBT，三电平技术最高转换效率98.5%

2) 模块化设计，易于安装、维护和升级

3) 充放电转换时间<20ms

4) 快速响应，功率响应速度<10ms

n 应用全面

1) 具备有功/无功四象限调节功能

2) 支持恒功率、直流恒流、交流恒流、交流恒压控制

3) 可解决三相功率不平衡问题

4) 具备治理低次谐波功能

5) 三相四线制，满足离网稳定使用

6) 可配备STS，实现并离网无缝切换

7) 支持高低电压穿越

8) 支持防孤岛保护

n 稳定运行

1) 全面故障保护

2) 并网高功率因数

3) 离网可带非线性负载电压畸变率<3%

n 节约成本

1) 省去高压直流汇流箱

2) 省去直流汇流箱和PCS之间的直流线缆以及连接环节内置的监控单元

3) 简化现场安装和调试流程

n 精准电池管理

1) 位置更靠近电池簇，与PCS建立高速通讯

2) 电池簇的详细状态信息直接传递给PCS控制系统
