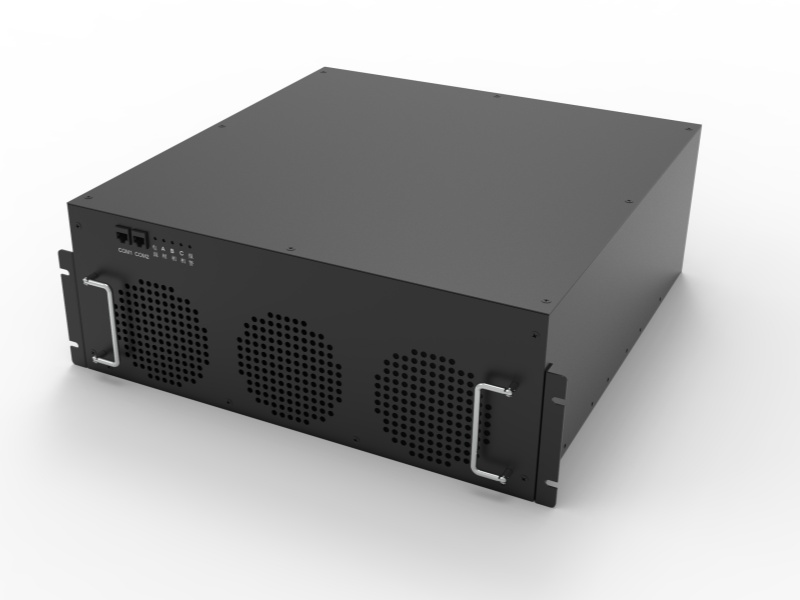

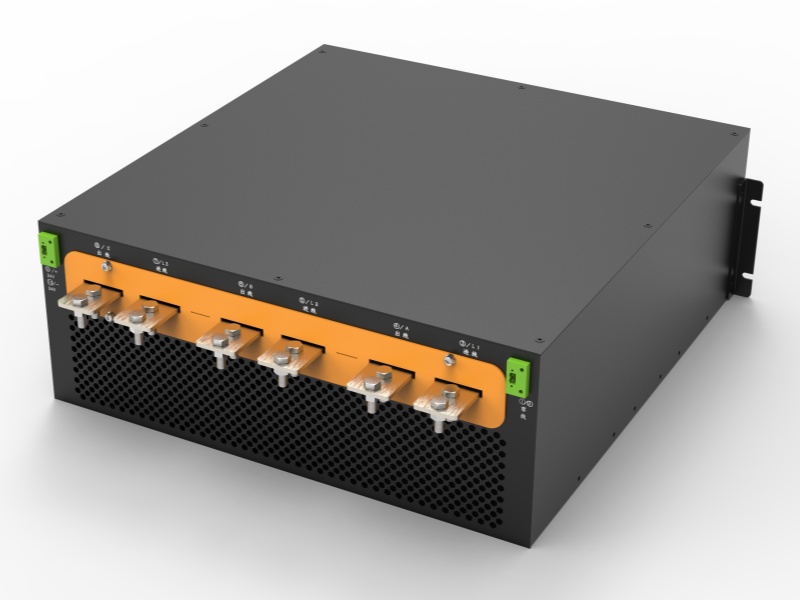

并离网快速切换开关STS

产品简介

本系列开关的核心模块采用高速 CPU 测控，高隔离度及快速切换技术。并离网切换开关STS主要针对中大型储能+备电微电网开发的一款快速开关模块，支持并离网无缝切换，网侧负荷侧电压电流检测，支持多国并离网切换标准要求。

型号说明

技术参数

工作电源：DC24V 50Hz

响应速度： ≤500μs

控制方式： 自动控制

控制电压： DC 12V

控制电流： ≤10mA

环境温度范围：-25℃～﹢65℃

相对湿度：20%--70%

技术说明：

1、12V 防抖处理时间≤500μs

2、每相控制信号 12V 给定，≤500μs 发出触发脉冲

3 、每相控制信号 12V 断开，≤500μs 停止触发脉冲

安装尺寸

开关安装尺寸图：单位 MM

外型尺寸：

端子说明
