动态电压恢复装置DVR

产品概述

随着生产水平的不断提高，社会各行业电气化程度越来越高，对电能的需求量越来越大；其次，测量仪器，医疗器械和自动化生产线等一以微处理器为核心的高新技术设备得到广泛应用，各行业电力用户对供电的可靠性要求也越来越高。劣质的电能不仅会影响电力系统的正常运行甚至会引起大面积停电，造成严重的经济损失。

基于此背景，我司针对电网内的电压暂降以及短时中断现象，推出了CoEpo-DVR产品。对于三相电压平衡暂降或中断、单相两相电压不平衡暂降或中断均可予以治理。响应迅速，从电压暂降或中断事件发生，到设备检测，再到完全满载治理的全响应时间小于3ms。暂降发生及恢复瞬间对于负载均无电压或电流冲击，整个切换过冲平滑迅速，任何敏感负载均可不受影响，连续工作。同时我司DVR产品还可在带非线性负载的情况下，输出电压畸变率做到＜3%，保证对于敏感负荷供电电压质量；运行成本低，模块化设计，可方便扩容，设备检修负载可以不断电运行。

Coepo-DVR动态电压恢复器工作原理

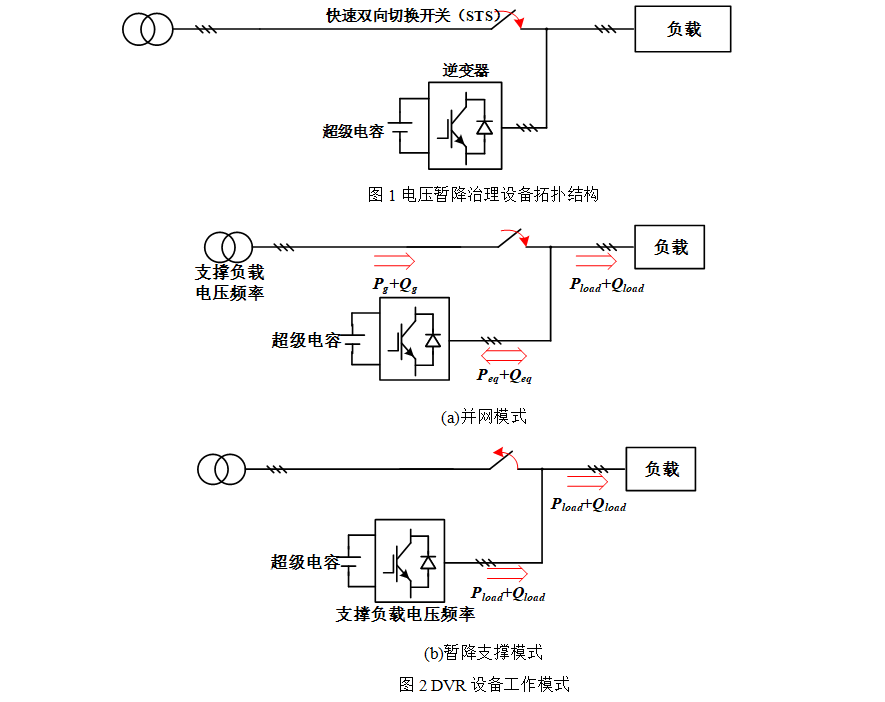

装置方案简图如图1所示，当上级电网未发生电压暂降时，治理设备工作在待机模式，治理设备的端电压由电网锁定；当上级配变发生电压暂降时，治理设备需要快速切换至暂降支撑模式，设备控制开关切断了负载与电网的联系，此时需要治理设备支撑负载的电压频率，承担负载的功率需求，当电网电压恢复后，治理设备再迅速切换回待机模式具体的工作模式如下图2所示。

Coepo-DVR动态电压恢复器产品特性

我司生产的动态电压恢复器，包含220V，400V，480V三种常用工业电压等级（其他电压等级需要定制），同机型可同时适用于三相三线和三相四线制系统，具有响应速度快、补偿能力强、安装灵活、方便扩展等特点，可以满足不同用户的需求。

我公司 DVR产品主要特性如下:

1、全新拓扑结构，可对所有类型的单相、两相、三相跌落和中断予以治理;

3、全断电(剩余电压0%)情况下，输出100%额定电压，持续供电时间可选（标准产品）;

4、响应时间3ms，任何敏感负载均不受影响;

5、任何负载率情况下，设备效率高达99.2%以上，;

6、对电网无谐波注入污染，而普通UPS谐波污染大，需增加滤波装置;

7、完全免维护，运行成本低;

8、模块化设计，可方便扩容，可不断电维护；

9、可以带非线性负载，电压输出THD<3%。

Coepo-DVR动态电压恢复器的应用领域

1、值机系统;

2、行李分拣系统;

3、安检系统:

4、廊桥系统

5、电梯系统:

6、卤素灯照明系统;

7、控制系统;

8、通信导航系统:

9、助航灯光等系统;

10、通信行业配电系统;

11、造纸业配电系统;

12、医院配电系统;

13、电动汽车充电站配电系统等
