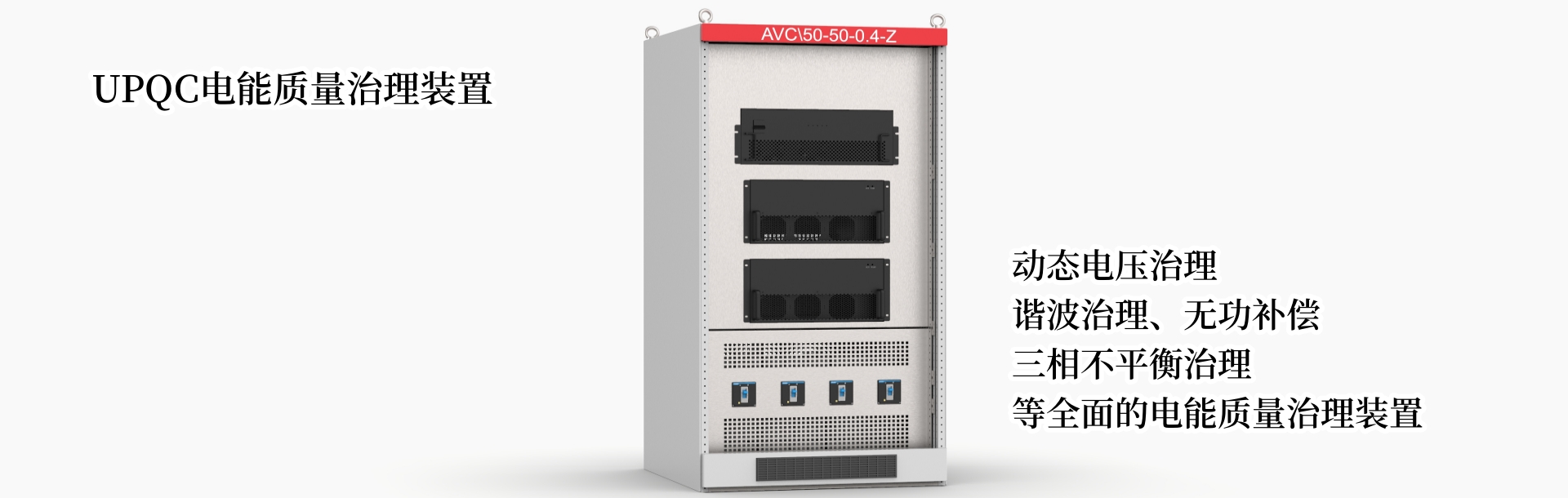

配电台区治理UPQC电能质量治理装置

UPQC电能质量治理装置，全称统一电能质量调节器（Unified Power Quality Conditioner，UPQC），是一款具备综合电能质量调节功能的装置，属于有源滤波家族中的重要代表。以下是对UPQC电能质量治理装置的详细介绍：

一、基本结构

UPQC将串联有源滤波器和并联有源滤波器组合起来，从而充分发挥串、并联有源滤波器在电力系统应用中的优势。通过检测电网电压、电流和负载电流，UPQC可以实现多种控制方案。

• 串联变流器类似于DVR（动态电压恢复器）和串联APF（有源电力滤波器）控制，用于改善电压质量（如谐波、幅度和瞬态等）和隔离负载有害电流的互相传递。
• 并联变流器和并联APF类似，控制其输出电流来补偿负载电流质量（如谐波、无功、不平衡等）。
• UPQC的并联有源部件一般还需要控制直流电压的稳定，平衡串联单元的有功交换。

二、主要功能

UPQC主要用于治理台区配变或线路末端的供电电压过高或过低、三相电压及电流不平衡、功率因数低下、电流谐波含量大等各种电能质量问题。具体来说，UPQC具备以下功能：

• 谐波治理：滤除电流谐波和电压谐波，降低谐波畸变率。
• 无功补偿：提高功率因数，减少无功损耗。
• 稳频稳压：稳定供电电压和频率。
• 三相负荷不平衡补偿：改善三相电压和电流的不平衡状况。

三、应用场景

UPQC已广泛应用于工业制造、医院、船舶、军工、航空航天、试验站及楼宇等众多行业，为电能质量敏感行业提供终极综合电能质量解决方案。它可根据不同供电场合进行不同功能配置，以满足所有场合的供电需求。

四、技术特点

• 强大的补偿能力：UPQC采用先进的控制技术和算法，具备超强的谐波滤除和无功补偿性能。
• 响应速度快：UPQC的响应时间小于5ms，能够迅速治理电压暂降、暂升等电能质量问题。
• 模块化设计：UPQC采用模块化设计，方便后期扩容和维修。
• 智能物联操控系统：UPQC具备智能物联操控系统，可实时显示电能质量数据，并具备大数据记录与存储功能。
• 自我保护功能完善：UPQC具有短路保护、直流母线欠压/过压保护、功率半导体故障保护、过载保护等多种保护功能。

五、使用与维护

• 安装便捷：UPQC直接串接在台区综合配电柜出口和负荷之间，或配电网分支线路和负荷之间，结构简单，安装方便。
• 日常免维护：UPQC采用小型轻量化设计，对空间需求低，且日常免维护，降低了运维成本。

综上所述，UPQC电能质量治理装置是一种功能强大、综合性能优、性价比高的配电台区综合电能质量治理产品。它采用先进的技术和算法，具备多种电能质量治理功能，可广泛应用于各种行业，为用户提供更加清洁、稳定的电能质量。
