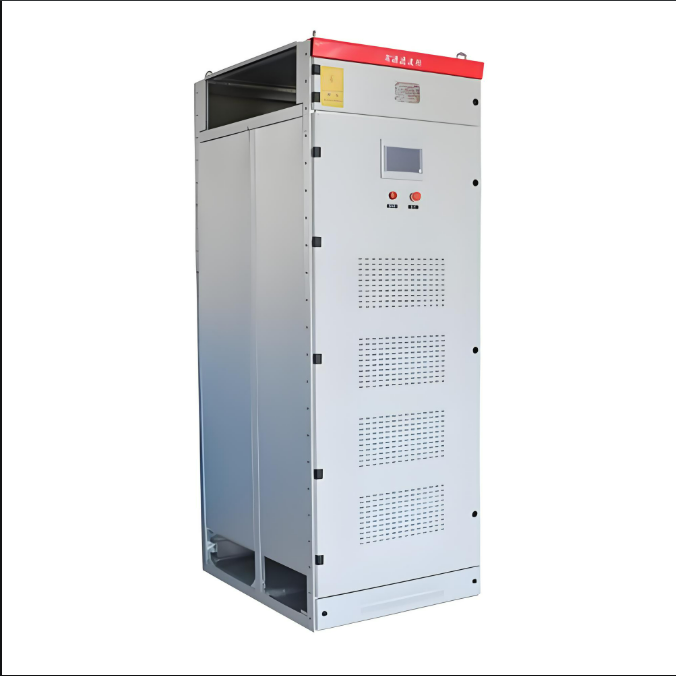

CoEpo-APF系列有源电力滤波器，采用并联方式接入电力系统中，通过外部采样回路，实时采集电力系统数据，通过设备内部核心运算芯片，将系统中谐波分量数据进行分析，并控制IGBT高频开关，输出与系统中谐波电流大小幅值相等，方向相反的电流，对系统中的谐波电流进行抵消，以达到治理系统中谐波电流的目的。
产品特点
1.同时具备谐波治理、无功补偿、三相不平衡治理功能，根据现场需求不同，灵活调整功能优先级
2.全响应时间10ms，可以使系统保持THDI小于5%，PF达到0.99，三相不平衡度小于等于3%的理想状态
3.可滤除2~50次谐波，在此范围内任意选择谐波次数，并调节滤波输出大小，以达到最佳滤波效果
4.无功补偿范围（-1~1），容性感性无功随时切换，满足冲压、电焊等瞬时无功变化剧烈的设备的无功补偿需求
5.模块化设计，便于维护，便于安装，支持机架式安装、壁挂式安装两种安装方式
6.独立风道设计，确保设备有良好的散热能力，同时具备全面的温度检测系统，实时检测设备温度信息
7.完善的保护功能，16种保护功能，确保设备安全与系统安全
产品参数
CoEpo-APF系列有源电力滤波器 | ||||
基本参数 | ||||
设备容量 | 30A | 50A | 100A | 150A |
额定电压 | 304Vac ~ 456Vac/288Vac-576Vac/414Vac-759Vac | |||
工作频率 | 50Hz/60Hz | |||
设备相线制 | 三相四线制/三相三线制 | |||
设备功能 | ||||
滤波范围 | 2 ~ 50次 | |||
开关频率 | 20KHz | |||
快速响应时间 | ≤40us | |||
全响应时间 | ≤10ms | |||
无功补偿 | 具备无功补偿功能，补偿范围（1 ~ -1） | |||
三相不平衡调节 | 具备三相不平衡调节能力 | |||
保护功能 | 电网过压、欠压、缺相、三相瞬时过流、三相延时过流、母线过压、母线欠压、过热、风机故障、电源故障、限流保护、频率保护、熔丝故障 | |||
集中监控 | 可选配 10In 集中监控触摸屏，每台集中监控触摸屏最多管理6台APF模块 | |||
通讯功能 | RS 485通讯 MODBUS通讯规约 | |||
基本特性 | ||||
安装方式 | 壁挂/机架 | |||
进线方式 | 上进线/后进线 | |||
冷却方式 | 智能风冷 | |||
噪音 | ＜60dB，背景噪音小于40dB | |||
防护等级 | IP 20 | |||
环境温度 | -10℃~+45℃ | |||
相对湿度 | ≤95%，无凝露 | |||
海拔高度 | 2000m，更高海拔降容使用 | |||
外形尺寸（mm） | 500*350*120 | 500*500*190 | 500*500*190 | 500*500*250 |
